1+X 2.0 模块化逆变器 0.8~9.6MW

小模块大智慧

立即咨询收藏

方案与产品产品光伏逆变器模块化逆变器 SG4800UD

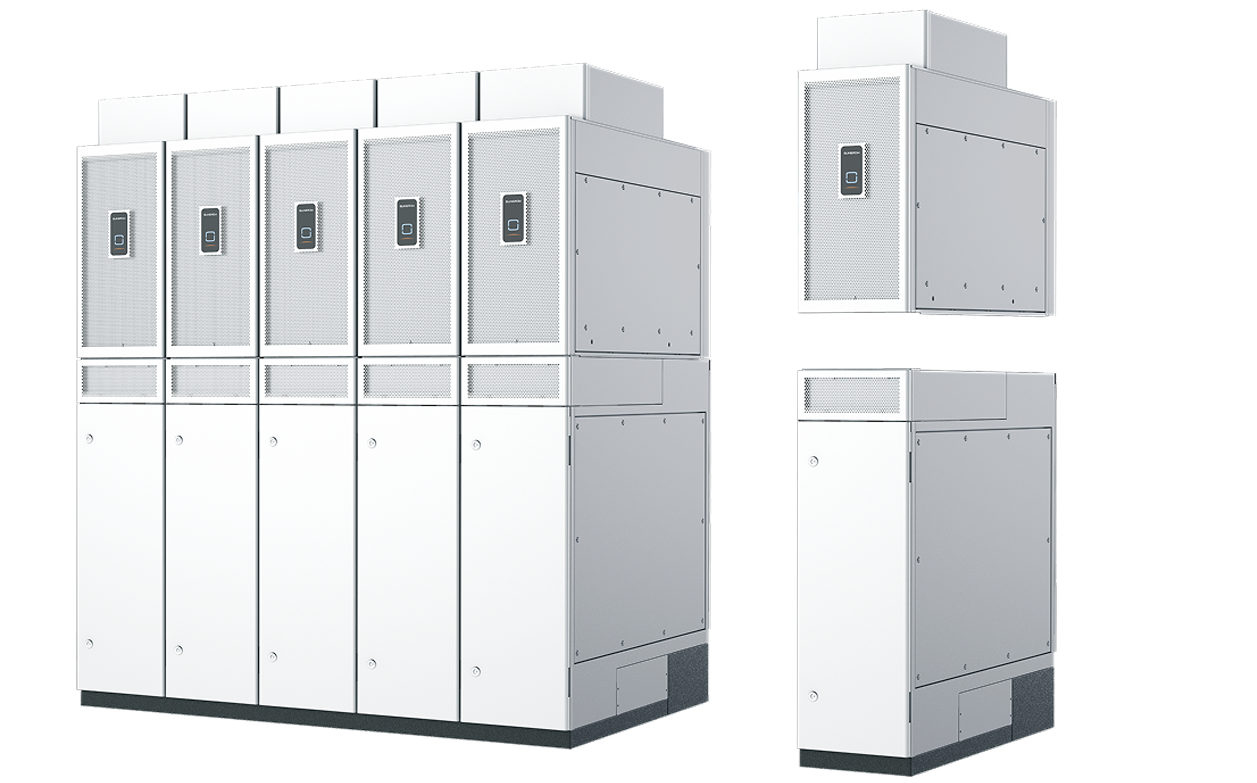

全球首款分体式模块化逆变器

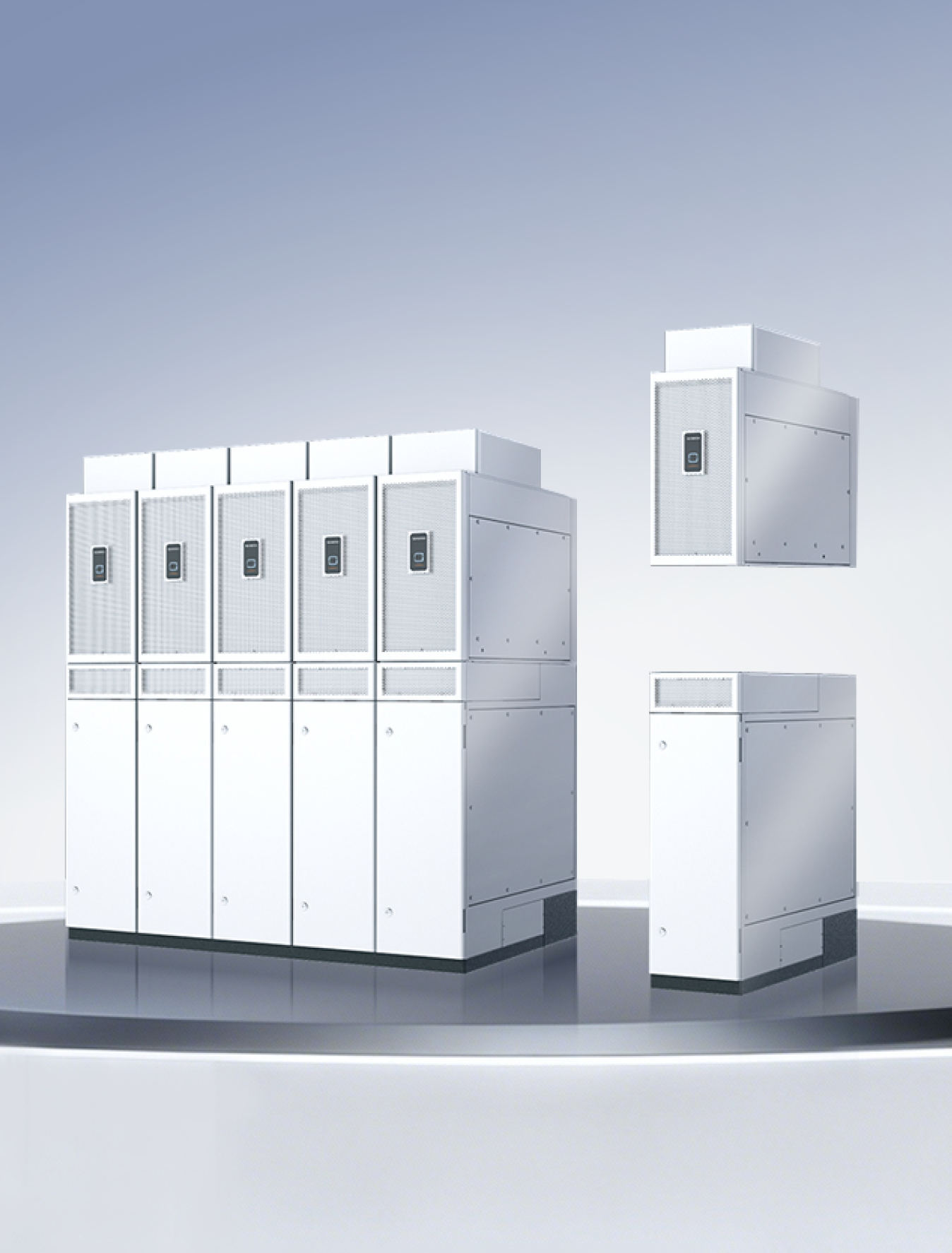

兼具集中式和组串式双重优势

单机800kW，0.8~9.6MW灵活子阵设计

兼具集中式和组串式双重优势

800kW

单机功率，灵活组合

4.8MW

大子阵，节省BOS成本

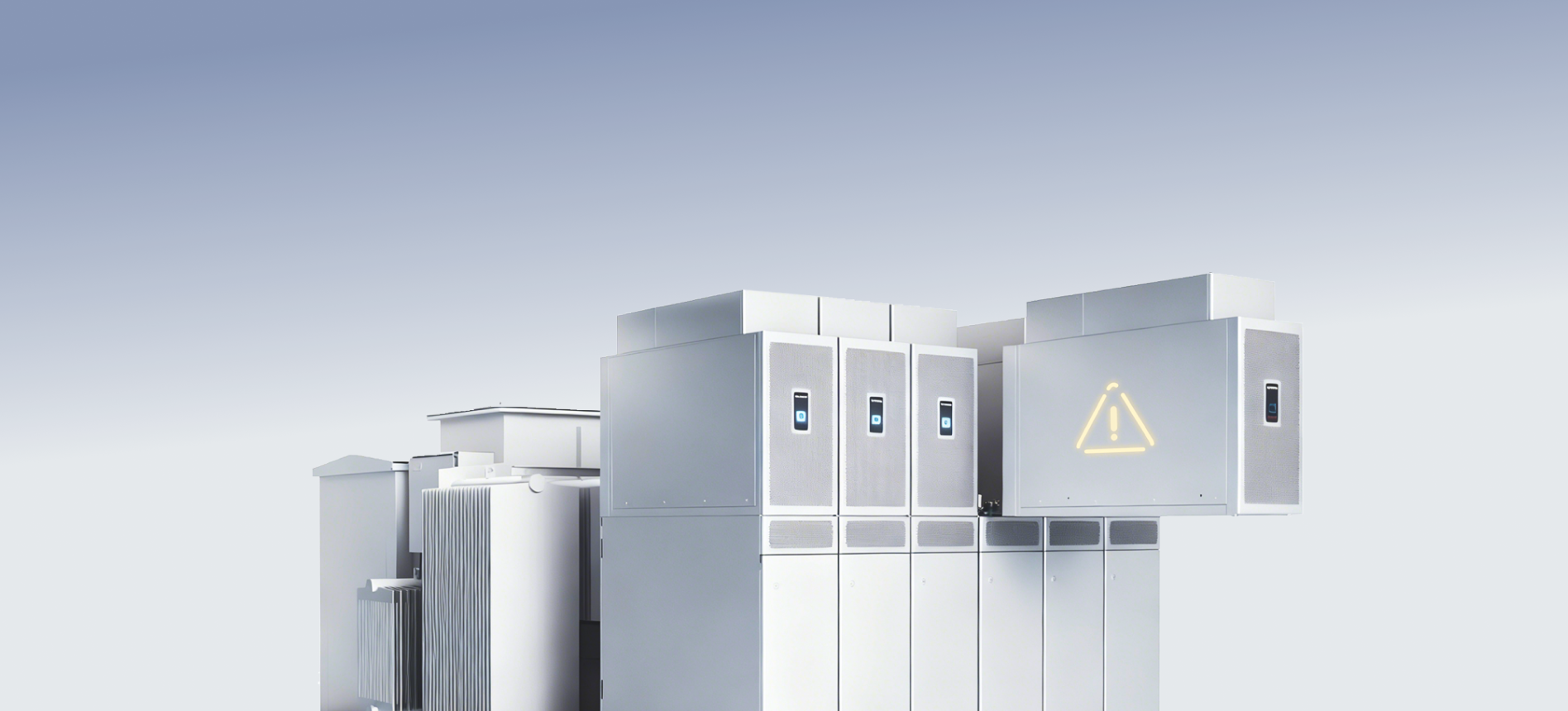

1小时快速更换更高在线率

两大创新设计大幅减少运维时间，相比传统方案故障检修的发电损失降低70%以上

AI故障诊断

无需拆机，快速定位20+典型故障

分体式设计

关键器件置于上腔体，即插即用，无需等待专业人员

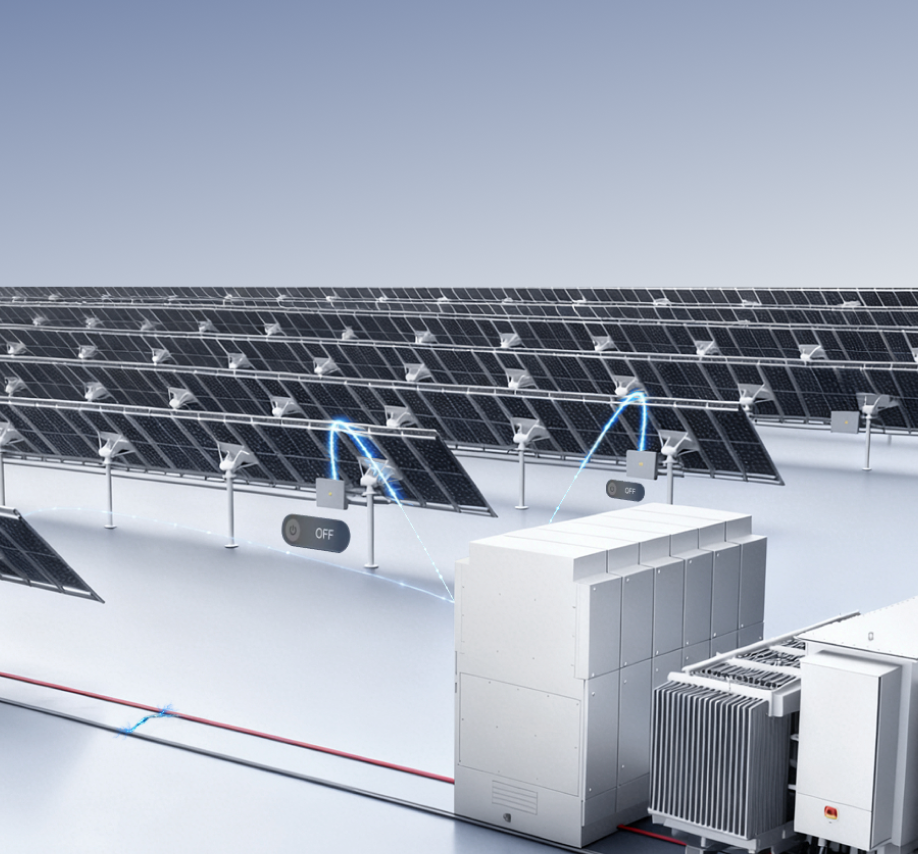

AI全链防护直流侧主动安全

首创直流并联拉弧保护，40ms主动灭弧，子阵级联动保护，消灭拉弧风险。搭载专利熔丝和智能端子过温保护技术，实现直流侧全链主动安全

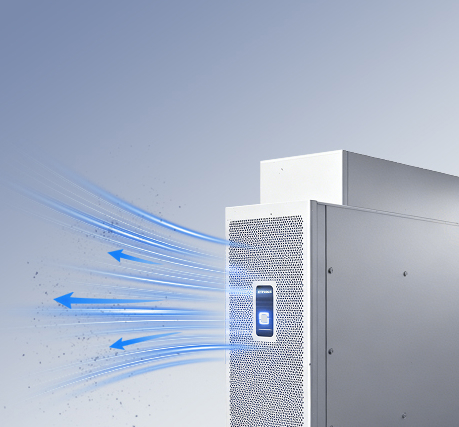

免日常维护更高可靠性

依托先进的热管理技术和高防护设计，各种严苛环境下皆稳定可靠运行

双腔体独立散热

45℃高温不降额

AI风道健康管理

风道自清洁，无需日常维护

IP66防护，C5-H防腐

适应各类恶劣环境

技术参数

产品型号

SG4800UD

输出（交流）

额定输出功率

最大输出功率

最大输出视在功率

功率因数范围

额定工作频率

工作频率范围

额定电网电压

最大输出电流

馈电相数/输出端相数

总谐波失真

直流分量

4800 kW

5520 kW

5520 kVA

-0.8 ～ 0.8

50 Hz

45 Hz ～ 55 Hz

645 V

4942 A

3 / 3

< 1 %（额定功率下）

< 0.5 % 额定输出电流

效率

最大效率

中国效率

≥ 99.09 %

≥ 98.60 %

保护

孤岛保护

高低电压穿越

直流输入保护

交流输出保护

电网检测、方阵绝缘阻抗检测、过热保护

交流绝缘检测

夜间SVG功能

交直流防雷

温度、湿度、烟感检测

具备

通用参数

尺寸 (宽*高*深)

重量

防护等级

工作环境温度范围 *

工作环境湿度范围

工作允许海拔高度

满足标准

通讯方式

显示方式

2440 mm * 2390 mm * 1450 mm

2700 kg

IP66

-35 ℃ ～ 60 ℃

0 % ～ 100 %

5000 m电压不降额

GB/T 19964，NB/T 32004-2018，CGC/GF 035-2013，CNCA/CT S0002-2014，Q/GDW 1617- 2015，GB/T 32826-2016，GB/T 32892-2016，GB/T 37408,IEC62109，IEC 61727，IEC 62116，IEC 60068，IEC 61683，IEC 62443-4

RS485，以太网

LED指示灯, 以太网+WebHMI

输入（直流）

最大输入电压

启动电压

额定功率下MPP电压范围

MPPT 数量

输入路数

最大输入电流

最大直流短路电流

1500 V

910 V

900 V - 1500 V

24 路 ( 负极接地可选30路 )

6 * 1038 A

6 * 2520 A

百日风沙测试
